KTE-36B 双螺杆造粒机组配置价格-改性塑料造粒,色母粒造粒,PP,PE,ABS造粒机
添加时间:2019-08-01 13:06:32 浏览次数:690

南京科尔克挤出装备有限公司

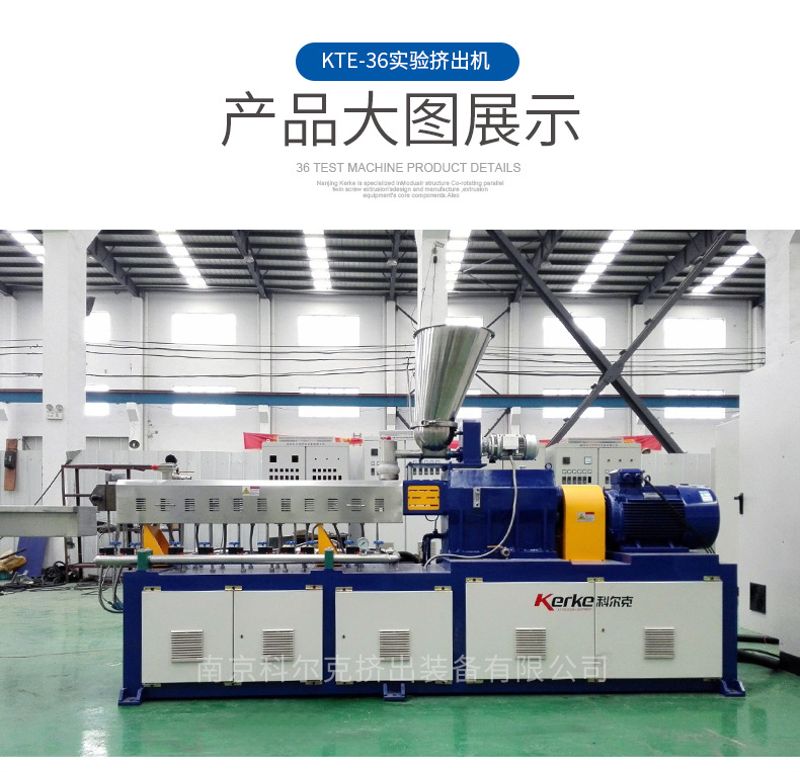

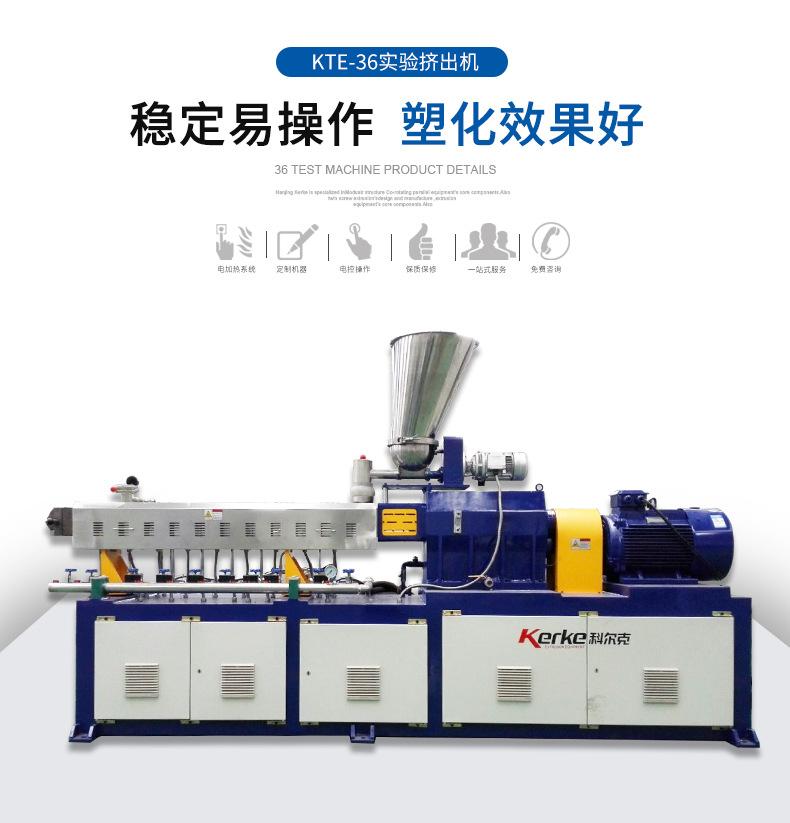

KTE-36B 双螺杆造粒机组配置及价格

² 生产能力要求:20~80Kg/Hr(根据作业产品配方的不同产能不同);

² 主要技术参数:

a) 主机型号:   KTE36B型双螺杆挤出机

b) 主机长径比    401;

c) 主电机功率: 22kw(安徽皖南集团有限公司产品或西门子公司产品)

d) 主机螺杆转速:60~600rpm;

KTE-36B双螺杆混炼挤出机组,长径比401,主电机22KW交流

   1、KTE-36双螺杆计量喂料机一台

1) 喂料电机为交流电机,主喂料电机功率:0.75KW。

2) 调速系统采无锡艾克特电器股份有限公司变频器调速。

3) 螺杆为双头螺杆,减速箱速比:231。

4) 电机与减速机采用直联式,喂料体中带卧式搅拌器,喂料平稳均匀,不架桥。

5) 喂料体与料斗均为流线型,下料顺畅,清理方便。

2、高扭齿轮减速箱

1) 减速比:2.51

2) 输出轴转速:MAX600RPM

3) 输入轴转速:MAX 1500RPM

4) 传动箱减速及扭矩分配部分合为一体,采用平行三轴式设计,结构紧凑,在减速扭矩分配,两根输出轴径向轴承均为日本NSK轴承;所有齿轮均为20CrNi2MoA材质,采用硬齿面系统,齿面渗碳淬火处理;精密磨齿处理,加工精度为6级,噪音低,传动扭矩大;多点润滑,保证各运动副一直保持充足的润滑,减速箱润滑油冷却采用循环强制冷却单元,新型设计的密封结构,进口品牌密封圈,保证输入输出轴优异的密封性能。

3、润滑油冷却系统

A、 油泵电机0.75KW

B、 润滑油型号:上海海牌6402中负荷齿轮油,型号85W/90GL-4

C、 冷凝器型号:SL-305

D、 润滑油泵型号:NB-B6

      4、主机电机

1) 主机电机:22KW(交流电机)

2) 电机转速(MAX):1500rpm

5、螺杆

1) 螺杆直径:35.6mm

2) L/D=401

3) 螺杆为积木式

4) 螺杆芯轴为40CrNiMoA材质,螺纹元件与芯轴为渐开线联结,强度高,承载负荷大,拆装组合方便。

5)  螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62。计算机优化设计,精密加工,具有优异自洁性和互换性,积木式组合根据加工物料和加工工艺,借助多年螺杆结构研发设计的丰富经验和软件优势,可按需求高效实现输送塑化,混合混炼,剪切分散,均化均质,排气脱挥,建压挤出等各项功能。

6、料筒

1)机筒:长度L=150mm/节,共10节筒体,材质为45钢镶合金套(α101材质),筒体采用水冷却。

2) 第一节筒体为喂料筒体,第五节为预留自然排气筒体,第节筒体为抽真空筒体第节筒体为挤出筒体,其余筒体为闭口筒体。
