三个月的努力剖分式机筒-双螺杆50水冷拉条造粒机

双螺杆造粒机做色母粒清理太麻烦？科尔克剖分式双螺杆造粒机可以帮你解决这个问题！

南京科尔克挤出装备有限公司-KTE系列拥有多年行业经验的研发团队，了解更多产品的规格型号等更多信息，欢迎登陆公司网站www.kerke1688.com    访问。36型双螺杆造粒机，实验室双螺杆造粒机 , 专业的双螺杆挤出机厂家——就来南京科尔克！

A、 KTE-50 双螺杆混炼挤出机组，长径比 40：1，主电机45KW

   1、双螺杆计量喂料机一台

     1) 喂料电机为交流电机，主喂料电机功率：1.5KW。

     2） 调速系统采用日本松原变频器调速

     3) 螺杆为双头螺杆，减速箱速比：17：1。

     4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳，不架桥。

   2、齿轮减速箱(科倍隆型)

     1） 减速比：3：1

2） 输出轴转速：MAX500RPM

3） 输入轴转速：MAX1500RPM

4）传动箱减速及扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑，在减速扭矩分配，两根输出轴径向轴承均为日本NSK轴承；所有齿轮均为20CrNi2MoA材质，采用硬齿面系统，齿面渗碳淬火处理；精密磨齿处理，加工精度为6级，噪音低，传动扭矩大；多点润滑，保证各运动副一直保持充足的润滑，减速箱润滑油冷却采用循环强制冷却单元，新型设计的密封结构，进口品牌密封圈，保证输入输出轴优异的密封性能。（速比客户可定制）

3、润滑油冷却系统

1） 油泵电机 0.55KW

2） 润滑油型号：上海海牌 6402 中负荷齿轮油，型号 85W/90GL-4

3） 冷凝器型号：SL-305

4） 润滑油泵型号：NB-B6

 4、主机电机

1） 主机电机：AC45KW

2） 电机转速(MAX)：1500RPM

   5、螺杆

1） 螺杆直径：50.5mm

2） L/D=40：1

3） 螺杆为积木式

4） 螺杆芯轴为 40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，

承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢 W6MO5Cr4V2,高温真空淬火热处理。

6） 整体硬度 HRC62~64。

7）模块化螺杆设计，螺杆组件安装在六角形硬化轴上，不同的螺杆模块可根据材料应用特性进行不同排列组合。螺杆组件由高等级工具钢制成并硬化抛光。

  6、机筒

1） 机筒：长度 L=190mm/节，共 10节筒体，材质为整体38CrMoAl材质，筒体采用水冷却。

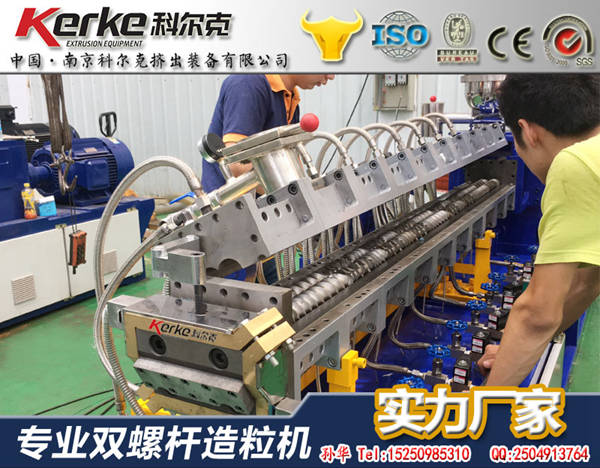

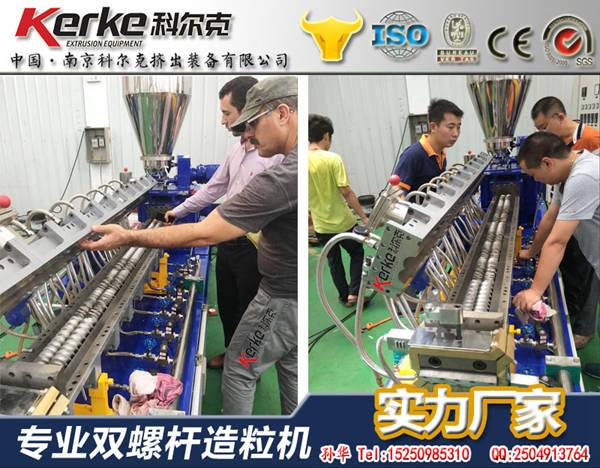

2） 剖分式机筒设计，方便打开清洁料筒和更换螺杆组件。模块化机筒内衬设计，机筒内衬由硬化工具钢制成，表面洛氏硬度达到70 HRC。

3） 第一节筒体为喂料筒体,第六节预留为自然排气，第十节为挤出筒体，其余筒体为闭口筒体。

  7、加热系统

控温段         料筒段                        加热片型式（3X380V）

               第一段                          不加热

一区           第二段                           高温铸铁加热

二区           第三段                           高温铸铁加热

三区           第四段                           高温铸铁加热

四区           第五段                           高温铸铁加热

五区           第六段                           高温铸铁加热

六区           第七段                           高温铸铁加热

七区           第八段                           高温铸铁加热

八区           第九段                           高温铸铁加热

九区           第十段                           高温铸铁加热

十区           机头换网                         高温铸铁加热

用熔温热电偶专测物料熔融温度，用压力传感器专侧物料压力，耐热50°—500°温度。

8、真空脱气装置

1、 SK-0.4 水环真空泵，淄博联谊真空泵厂

2、 驱动电机：1.5KW 交流

3、 最大吸气量：62m3/h

4、 工作液量：0.2 m3/h

5、 真空管道镀铬处理

6、 上盖附视镜（密封圈配三件）

7、 真空罐为不锈钢材质
