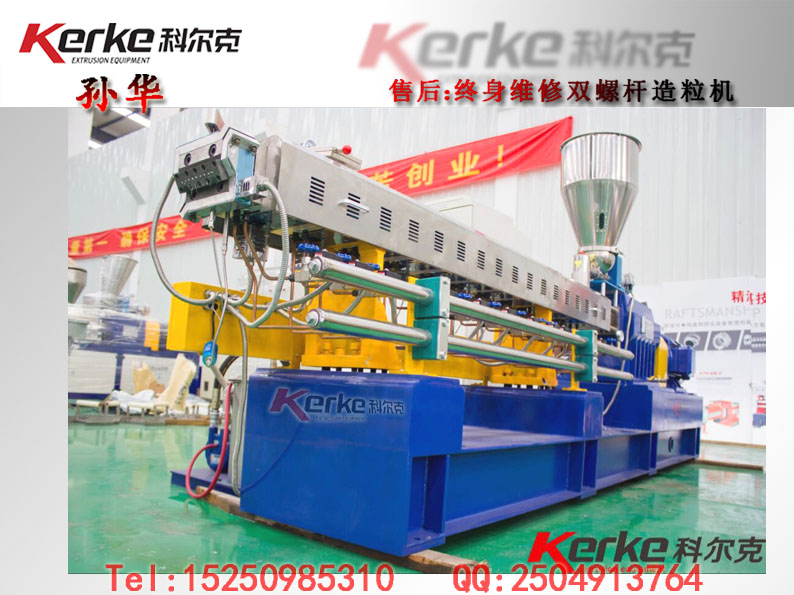

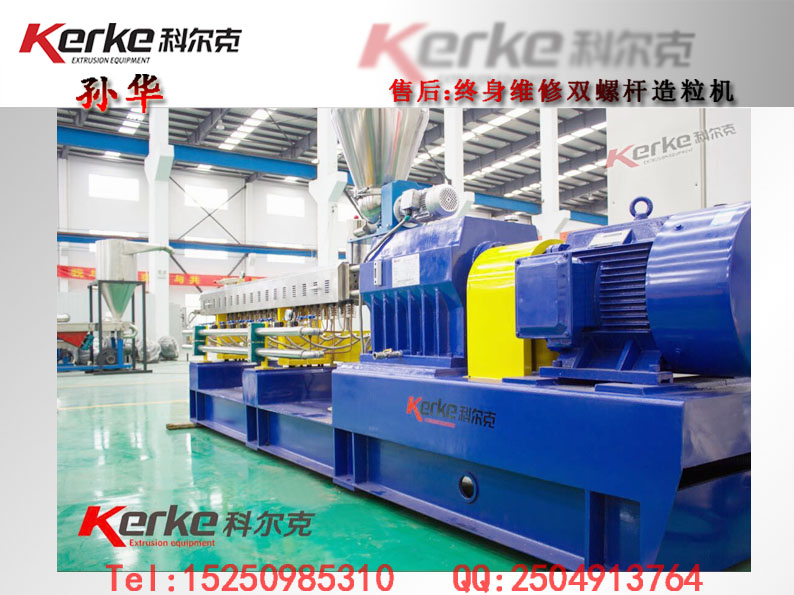

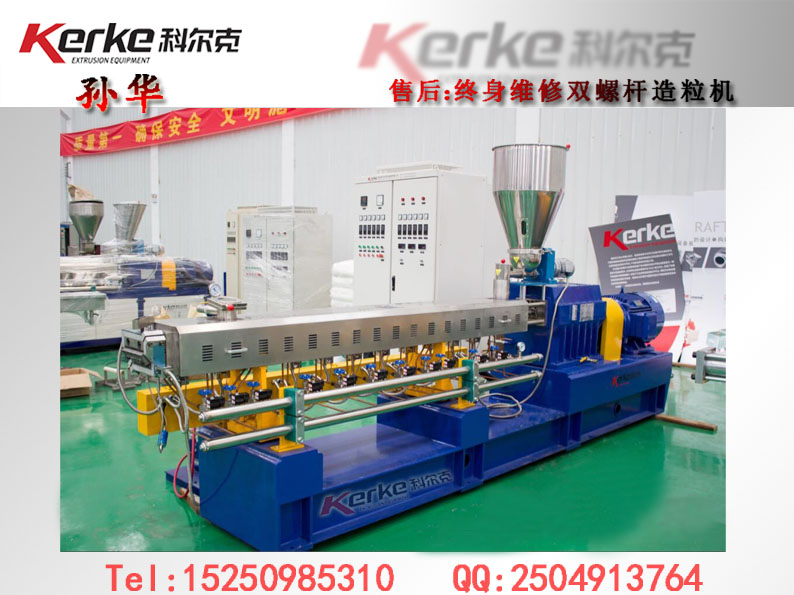

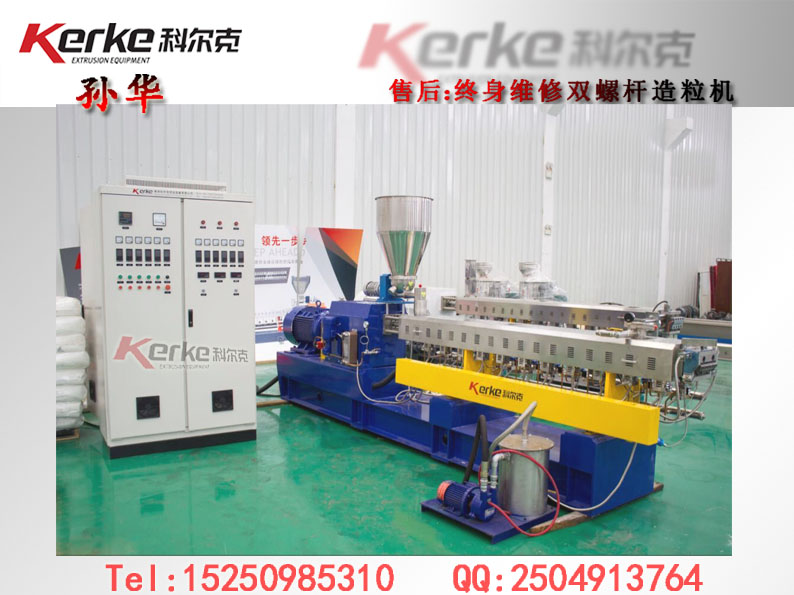

北京客户-双螺杆50B拉条造粒机出厂

南京科尔克挤出装备有限公司

KTE-50B 水拉条造粒机组配置及价格2

适合加工作业类：各种填充、增强、色母粒、回收等造粒生产

生产能力要求：120~280Kg/Hr（根据作业产品配方的不同产能不同） ；

主要技术参数：

   a) 主机型号： KTE50B 型双螺杆挤出机

   b) 主机长径比 48：1；

   c) 主电机功率：55kw

   d) 主机螺杆转速： 60~600rpm；

机组供货范围

一、 机组配置

 A、 KTE-50 双螺杆混炼挤出机组，长径比 48：1，主电机55KW

   1、双螺杆计量喂料机一台

     1) 喂料电机为交流电机，主喂料电机功率：1.5KW。

     2） 调速系统采用台湾台达变频器调速。

     3) 螺杆为双头螺杆，减速箱速比：17：1。

     4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳，不架桥。

     5）强制下料，料斗带搅拌。防止架桥。

   2、齿轮减速箱

     1） 减速比：2.5：1

2） 输出轴转速：MAX600RPM

3） 输入轴转速：MAX1500RPM

4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧

凑。减速、扭矩分配及两根输出轴径向轴承均使用 NSK 轴承。

5） 输入、输出轴油封采用原装日本汉升产品。

3、润滑油冷却系统

1） 油泵电机 0.55KW

2） 润滑油型号：上海海牌 6402 中负荷齿轮油，型号 85W/90GL-4

3） 冷凝器型号：SL-305

4） 润滑油泵型号：NB-B6

 4、主机电机

1） 主机电机：55KW（西门子公司产品）

2） 电机转速(MAX)：1500RPM

   5、螺杆

1） 螺杆直径：50.5mm

2） L/D=48：1

3） 螺杆为积木式

4） 螺杆芯轴为 40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，

承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢 W6MO5Cr4V2,高温真空淬火热处理。

6） 整体硬度 HRC62~64。

  6、机筒

1） 机筒：长度 L=190mm/节，共 12 节筒体，材质为45钢镶高络合金整体套（耐磨度是”C”型套的3倍），筒体采用水冷却。

2） 第一节筒体为喂料筒体,第三节预留为自然排气，第四节筒体为抽真空筒体，第五节为预留排气筒体，第七节为抽真空筒体，第十节为抽真空筒体，第十二节为挤出筒体。其余筒体为闭口筒体。

  7、加热系统

控温段         料筒段                        加热片型式

               第一段                          不加热

一区           第二段                           铸铜

二区           第三段                           铸铜

三区           第四段                           铸铜

四区           第五段                           铸铜

五区           第六段                           铸铜

六区           第七段                           铸铜

七区           第八段                           铸铜

八区           第九段                           铸铜

九区           第十段                           铸铜

十区           第十一段                        铸铜

十一区         第十二段                       铸铜

十二区         机头换网                       铸铜

详细配置资料-请在线联系。-www.kerke1688.com
