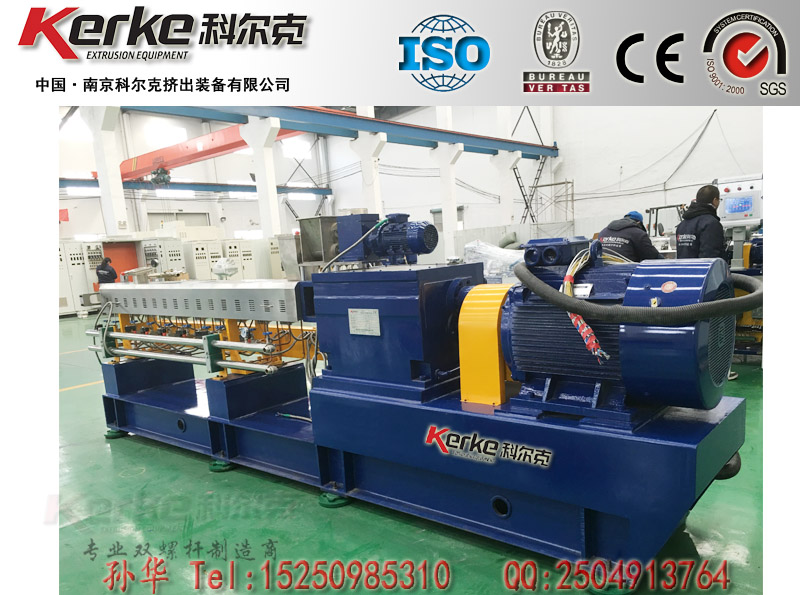

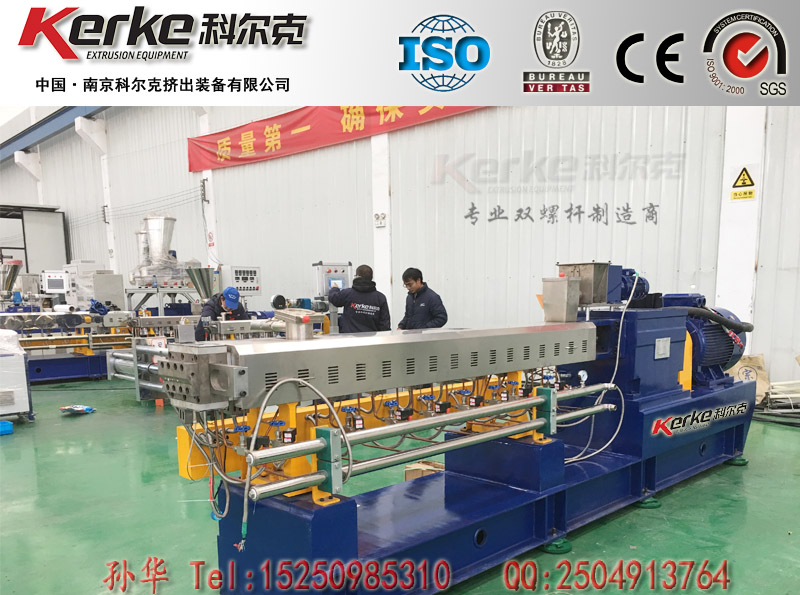

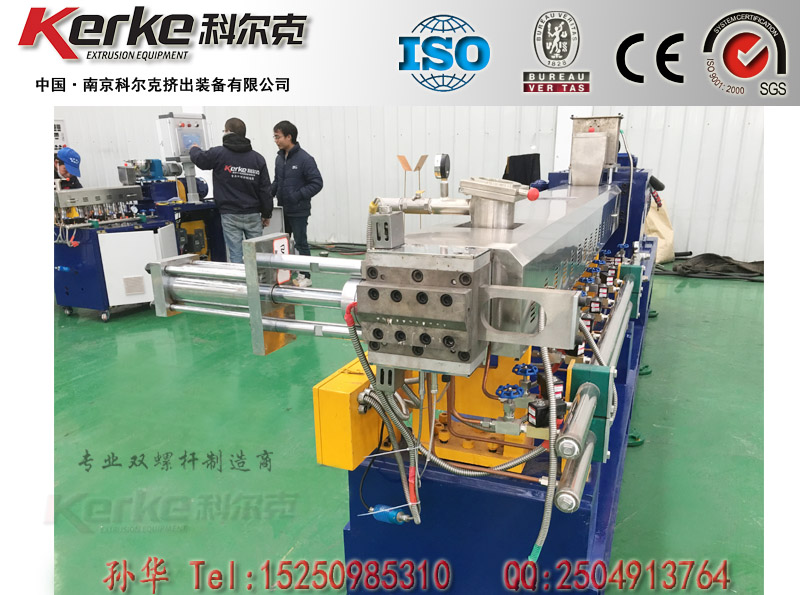

双螺杆KTE-65A拉条造粒机

南京科尔克挤出装备有限公司

KTE-65 双螺杆造粒机组配置

生产能力要求：200~350Kg/Hr（根据作业产品配方的不同产能不同）；

主要技术参数：

a) 主机型号：   KTE-65型双螺杆挤出机

b) 主机长径比    40：1；

c) 主电机功率： AC75KW

d) 主机螺杆转速： 60~500rpm；

一、 机组配置：

A、 KTE-65双螺杆混炼挤出机组，长径比40：1，主电机75KW

   1、KTE-65双螺杆计量喂料机一台

1) 喂料电机为交流电机，主喂料电机功率：1.5KW。

2) 调速系统采用台湾台达变频器调速。

3) 螺杆为双头螺杆，减速箱速比：17：1。

4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

5) 喂料体与料斗均为流线型，下料顺畅，清理方便。

2、齿轮减速箱

1） 减速比：3：1

2） 输出轴转速：MAX500RPM

3） 输入轴转速：MAX 1500RPM

4） 传动箱减速及扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑，在减速扭矩分配，两根输出轴径向轴承均为日本NSK轴承；所有齿轮均为20CrNi2MoA材质，采用硬齿面系统，齿面渗碳淬火处理；精密磨齿处理，加工精度为6级，噪音低，传动扭矩大；多点润滑，保证各运动副一直保持充足的润滑，减速箱润滑油冷却采用循环强制冷却单元，新型设计的密封结构，进口品牌密封圈，保证输入输出轴优异的密封性能。（速比客户可定制）

3、润滑油冷却系统

1） 油泵电机0.55KW

2） 润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4

3） 冷凝器型号：SL-305

4） 润滑油泵型号：NB-B6

      4、主机电机

1） 主机电机：75KW

2） 电机转速(MAX)：1500rpm

5、螺杆

1） 螺杆直径：62.4mm

2） L/D=40：1

3） 螺杆为积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62。

6、 料筒

1) 机筒：长度L=240mm/节，共10节筒体，材质为45钢镶合金套（α101材质），筒体采用水冷却。

2) 第一节筒体为喂料筒体，第六节为加玻纤筒体，第八节筒体为预留侧向喂料筒体，第十节筒体为挤出筒体，其余筒体为闭口筒体
