南京科尔克挤出装备有限公司

KTE-20双螺杆挤出造粒机配置明细及价格

KTE-20机典型物料作业能力一览表（参考值）

² 生产能力要求：2～15Kg/Hr（根据作业产品配方的不同产能不同）；

² 主要技术参数：

a) 主机型号：   KTE-20型双螺杆挤出机

b) 主机长径比    40：1；

c) 主电机功率：  4kw

d) 主机螺杆转速： 50~500rpm；

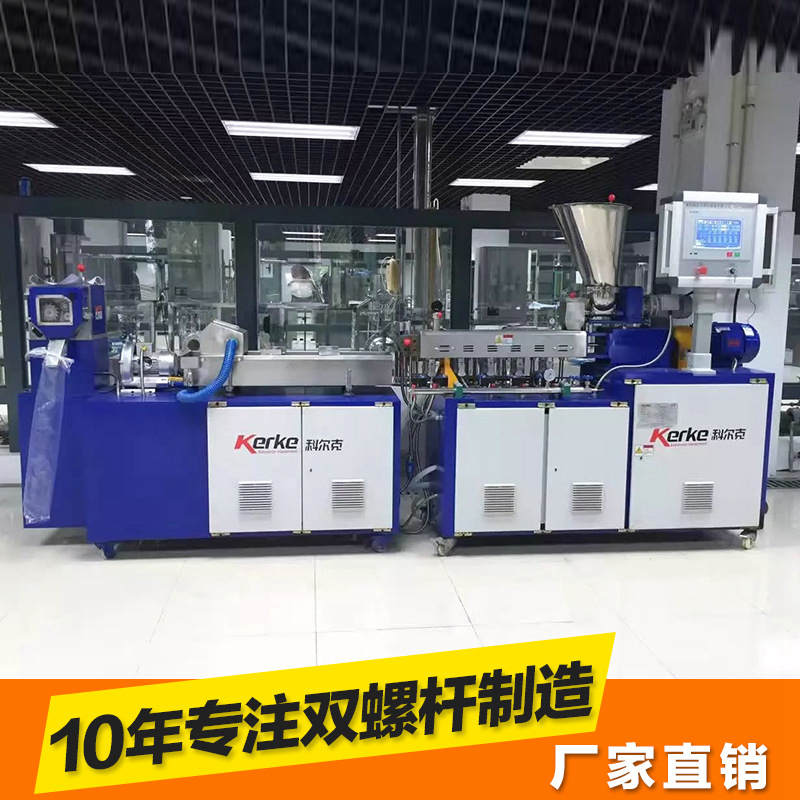

1.主喂料机  2，双螺杆主机  3.水槽   4.切粒机    5成品切粒

（仅供参考图）

KTE-20双螺杆混炼挤出机组，长径比40：1，主电机4KW

   1、KTE-20双螺杆计量喂料机一台

1) 喂料电机为交流电机，主喂料电机功率：0.37KW。

2) 调速系统采用科远智能全套变频器调速。

3) 螺杆为双头螺杆，减速箱速比：29：1。

4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

5) 喂料体与料斗均为流线型，下料顺畅，清理方便。

2.齿轮减速箱

1） 减速比：3：1

2） 输出轴转速：MAX500RPM

3） 输入轴转速：MAX1500RPM

4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

3.主机电机

1） 主机电机：4KW（交流电机）

2） 电机转速(MAX)：1500RPM

3） 品牌：西门子贝德

4.螺杆

1） 螺杆直径：Φ21.7mm

2） L/D=40:1

3） 螺杆为积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC62~64。

5.料筒

1） 机筒材质选用38CrMoAl氮化处理，喂料机筒长度 L=100mm/

      节，其余机筒长度 L=150mm/节。

2） 第一节筒体为喂料筒体，第六节为挤出筒体，其余筒体为闭口筒体.
