KTE75/SE180电缆料造粒机，双螺杆子母造粒机，75-180软质电缆料造粒机配置资料
添加时间：2019-12-18 18:07:45 浏览次数：151
南京科尔克挤出装备有限公司

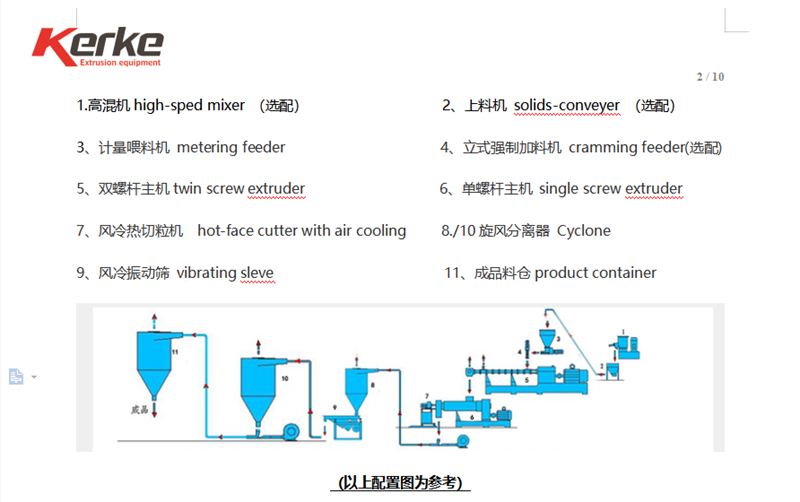

KTE75/SE180电缆料造粒机，双螺杆子母造粒机，PVC电缆料造粒机，75-180软质电缆料造粒机配置资料
² 主要技术参数：
a) 主机型号： KTE75/SE180
b) 主机长径比 36：1/ 9：1
c) 主电机功率： AC110kw/ 6-55KW
（西门子公司产品或安徽皖南电机股份有限公司产品）
d) 主机螺杆转速： 60~600rpm/ 85rpm
KTE-75双螺杆混炼挤出机组，长径比36：1，主电机110KW交流
1、KTE-75双螺杆计量喂料机一台
1) 喂料电机为交流电机，主喂料电机功率：2.2KW。
2) 调速系统采用无锡艾克特电气股份有限公司变频器调速
3) 螺杆为双头螺杆，减速箱速比：17：1。
4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。
5) 喂料体与料斗均为流线型，下料顺畅，清理方便。
2、B型齿轮减速箱
1） 减速比：2.5：1
2） 输出轴转速：MAX600RPM
3） 输入轴转速：MAX 1500RPM
4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。
3、润滑油冷却系统
1） 油泵电机0.55KW
2） 润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4
3） 冷凝器型号：SL-305
4） 润滑油泵型号：NB-B10
4、主机电机
1） 主机电机：110KW（西门子公司产品或安徽皖南电机股份有限公司产品）
2） 电机转速(MAX)：1500rpm
5、螺杆
1） 螺杆直径：71mm
2） L/D=36：1
3） 螺杆为积木式
4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。
5） 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62。
6、 料筒
1) 机筒：长度L=290mm/节，共9节筒体，材质为45钢镶合金套（α101材质），筒体采用水冷却。
2) 第一节筒体为喂料筒体，第五节为自然排气筒体，第八节筒体为抽真空筒体，其余筒体为闭口筒体。
7、加热系统
控温段 料筒段 加热片型式
进料区 第一段 不加热
一区 第二段 铸铜
二区 第三段 铸铜
三区 第四段 铸铝
四区 第五段 铸铝
五区 第六段 铸铝
六区 第七段 铸铝
七区 第八段 铸铝
八区 第九段 铸铝
用熔温热电偶专测物料熔融温度，用压力传感器专测物料压力。
8、真空脱气装置
1） SK-0.8水环真空泵，淄博联谊真空泵厂
2） 驱动电机：3KW交流
3） 最大吸气量：62m³/h
4） 工作液量：0.2 m³/h
5） 真空管道镀铬处理
6） 上盖附视镜(密封圈配一件)
9、软水循环系统
1） 机筒内采用软水冷却
2） 软水箱与机体分离，便于清洗和维修
3） 进口乔克电磁阀
4） 水管采用紫铜镀铬处理。
5） 冷却形式：水冷
6） 冷却泵：0.35KW
B、KE-180单螺杆挤出机
1、 螺杆直径：180mm
2、 长径比L/D：9：1
3、 螺杆最大转速：85rpm
4、 单螺杆筒体及螺杆为38CrMoAl材质氮化处理，螺杆芯部可通水冷却。
5、 齿轮为20CrMnTi材质。润滑系统采用自润滑内冷。
6、 单螺杆筒体采用铸铝电加热加热：水冷机筒
7、 主电机：6-55KW交流
8、 双螺杆与单螺杆连接体一件，材料为不锈钢件，抽真空。
C.换网系统
液压板式换网，液压站电机功率2.2KW
D.风冷热切造粒机头
风冷热切造粒机头含热切模板，铸铝热切机头加热器
