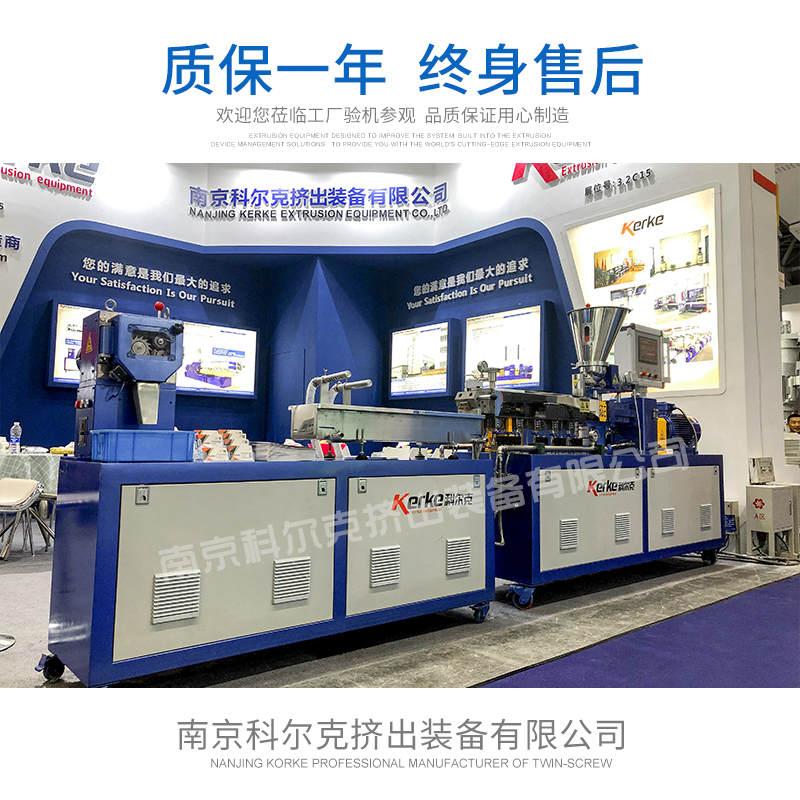

实验室型双螺杆造粒机，非标定制版本，KTE25小型实验室造粒机械配置资料

第一部分、技术规格

(一) 主要技术参数：

1) 主机型号：   KTE-25型双螺杆挤出机

2) 主机长径比    44：1；

3) 主电机功率：  11KW交流

4) 主机螺杆转速： 60~600rpm；

(二) 用途：

1) 适用物料: PP/PE+15~50%碳酸钙造粒

2) 产能：10~15kg/h

 1KTE-25双螺杆计量喂料机一台，

1) 喂料电机为交流电机，主喂料电机功率：0.37KW。

2) 调速系统采用PLC智能全套变频器调速。

3) 螺杆为双头螺杆，减速箱速比：17：1。

4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

5) 喂料体与料斗均为流线型，下料顺畅，清理方便。

6) 配上料踏板台1件

  2.齿轮减速箱

1） 减速比：2.5：1

2） 输出轴转速：MAX600RPM

3） 输入轴转速：MAX1500RPM

4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

  3.主机电机

1） 主机电机：11KW（交流电机）

2） 电机转速(MAX)：1500RPM

3） 品牌：西门子贝德

  4.螺杆

1） 螺杆直径：Φ25mm

2） L/D=44:1

3） 螺杆为积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC62~64。

  5.料筒

1） 机筒材质选用38CrMoAl氮化处理，喂料机筒长度 L=150mm/

      节，其余机筒长度 L=150mm/节，共7节。

2） 第一节筒体为喂料筒体，第六节筒体为排气，第七节为挤出筒体，其余筒体为闭口筒体.

3） 软水循环系统

3.1机筒内采用软水冷却

3.2软水箱为内置式容量30L，加液位计

3.3荷兰乔克电磁阀

3.4水管采用紫铜管镀铬处理

3.5冷却形式：水冷

3.6冷却泵：0.37KW

6.加热系统

控温段        料筒段          加热片型式

        第一段             进料

一区          第二段             铸铜

二区          第三段             铸铜

三区          第四段             铸铜

四区          第五段             铸铜

五区          第六段             铸铜

六区          第七段             铸铜

机筒          第八段             加热棒

   用熔温热电偶专测物料熔融温度，用压力传感器专测物料压力，各自单独显示控制。
