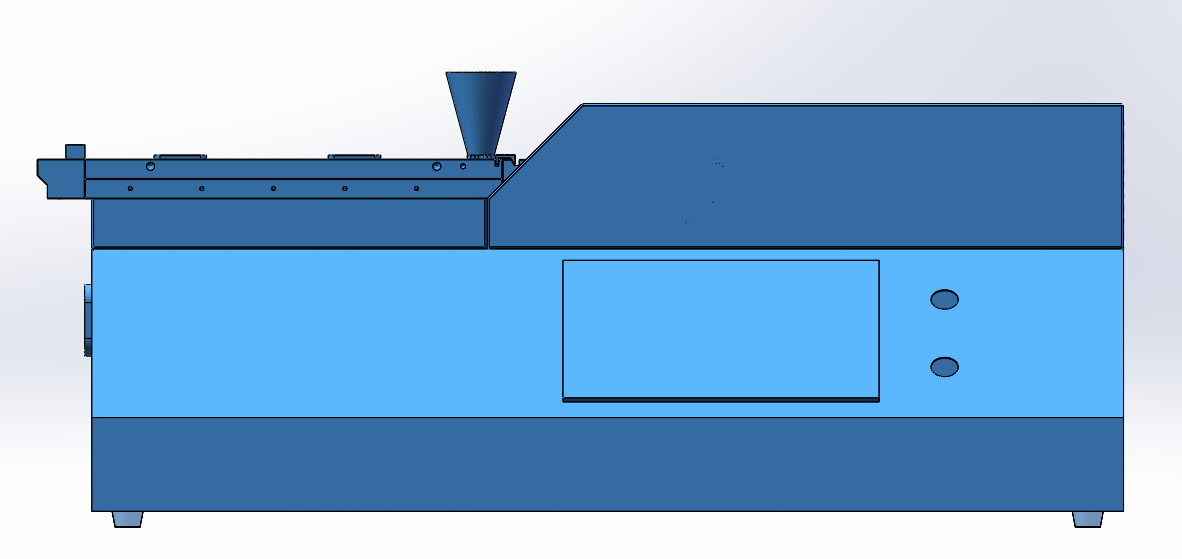

KTE-12双螺杆混炼挤出机，长径比28：1，主电机0.75KW

1.齿轮减速箱

1） 行星减速机减速比：5：1

2） 输出轴转速：MAX600RPM

3） 输入轴转速：MAX3000RPM

4） 扭矩分配箱，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

2.主机电机

1） 主机电机：0.75KW（交流伺服电机）

2） 电机转速(MAX)：3000RPM

3） 品牌：三菱（支持品牌定制）

3.螺杆

1） 螺杆直径：Φ12.1mm

2） L/D=28:1（支持定制）

3） 螺杆为积木式

4） 螺杆芯轴为ZF36L（内部编号）磨具钢，螺纹元件与芯轴六角形链接，强度高，承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢ZF30（内部编号）磨具钢，高温真空淬火热处理。整体硬度HRC55~60。

4.料筒

机筒材质选用ZFTN15（内部编号）磨具钢，高温真空淬火热处理，整体剖分式机筒，机筒开口3个，入料口集成水冷流道（客户现场提供冷却水）

5.加热系统

从机头至料筒温控区依次为：第一区到第七区。一区到六区为加热区，七区为水冷区（无加热）。第一区集成压力传感器检测机头熔体压力。

6.电气控制系统

a) 220V，交流50Hz（可选）.

b) 正泰公司低压电器

c) 主电机为交流伺服电机，0.75KW

d) 8路温控模块，智能PID加热控制；

e) 加热由温控模块通过固态继电器控制，采用耐高温导线

f) 电器控制柜控制包括：温控系统；驱动系统；联锁联控系统

g) 触摸屏：7寸MCGS屏，具有多路通讯功能，U盘数据存储及数据上下载；报警表；工业级的显示面板。

7、联锁控制系统

1、温控与主机联锁，达到预热温度后才可开启主机，超过报警温度自动停机。

2、压力系统与主机联锁，即过压时，主机停止工作。

A、 备品备件

         工具及随机清单

1) 内六角扳手                                           1 套

2) 技术文件                                             1 份

一、 资料：电器安装图纸一套，双螺杆挤出机说明书一本，伺服控制器说明书一本，温控表说明书一本，及螺杆组合图一份.
