南京科尔克挤出装备有限公司

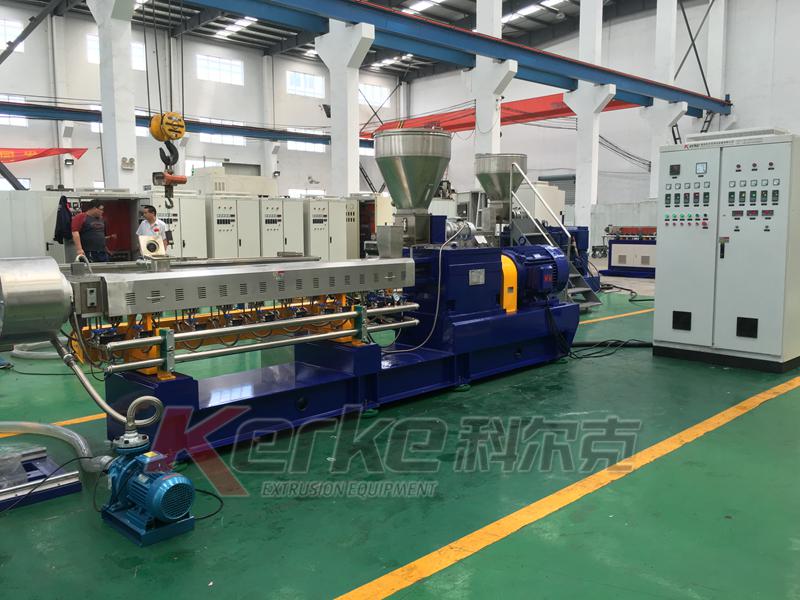

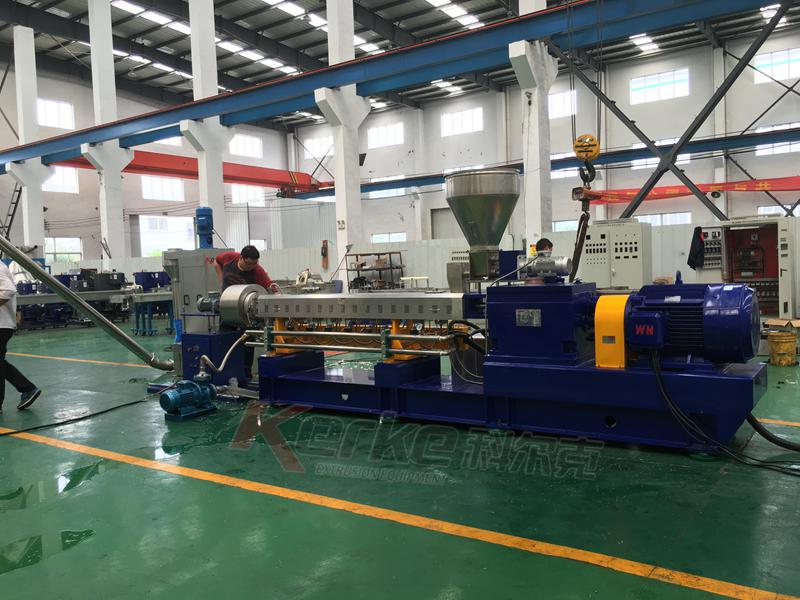

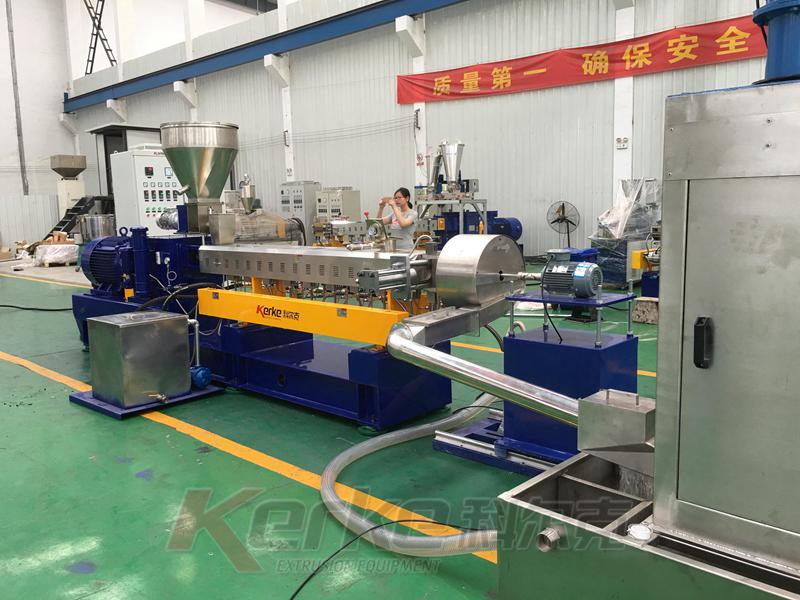

KTE-65双螺杆水环热切造粒机组配置

主要技术参数：

a) 主机型号：   KTE-65型双螺杆挤出机

b) 主机长径比    40：1；

c) 主电机功率：  AC75KW(西门子公司产品或安徽皖南电机股份有限公司)

d) 主机螺杆转速： 50~500rpm；

A、 KTE-65双螺杆混炼挤出机组，长径比40：1，主电机75KW交流

   1、KTE-65双螺杆计量喂料机一台

1) 喂料电机为交流电机，主喂料电机功率：1.5KW。

2) 调速系统采用无锡艾克特变频器调速

3) 螺杆为双头螺杆，减速箱速比：23：1。

4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

5) 喂料体与料斗均为流线型，下料顺畅，清理方便。

2、减速箱

1） 减速比：3：1

2） 输出轴转速：MAX500RPM

3） 输入轴转速：MAX 1500RPM

4） 传动箱减速及扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑，在减速扭矩分配，两根输出轴径向轴承均为日本NSK轴承；所有齿轮均为20CrNi2MoA材质，采用硬齿面系统，齿面渗碳淬火处理；精密磨齿处理，加工精度为6级，噪音低，传动扭矩大；多点润滑，保证各运动副一直保持充足的润滑，减速箱润滑油冷却采用循环强制冷却单元，新型设计的密封结构，进口品牌密封圈，保证输入输出轴优异的密封性能。

3、润滑油冷却系统

1） 油泵电机0.75KW

2） 润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4

3） 冷凝器型号：SL-305

4） 润滑油泵型号：NB-B6

      4、主机电机

1） 主机电机：75KW

2） 电机转速(MAX)：1500rpm

5、螺杆

1） 螺杆直径：62.4mm

2） L/D=40：1

3） 螺杆为积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

螺杆元件材质为38CrMoAl材质  氮化处理。整体硬度HV950~1100
