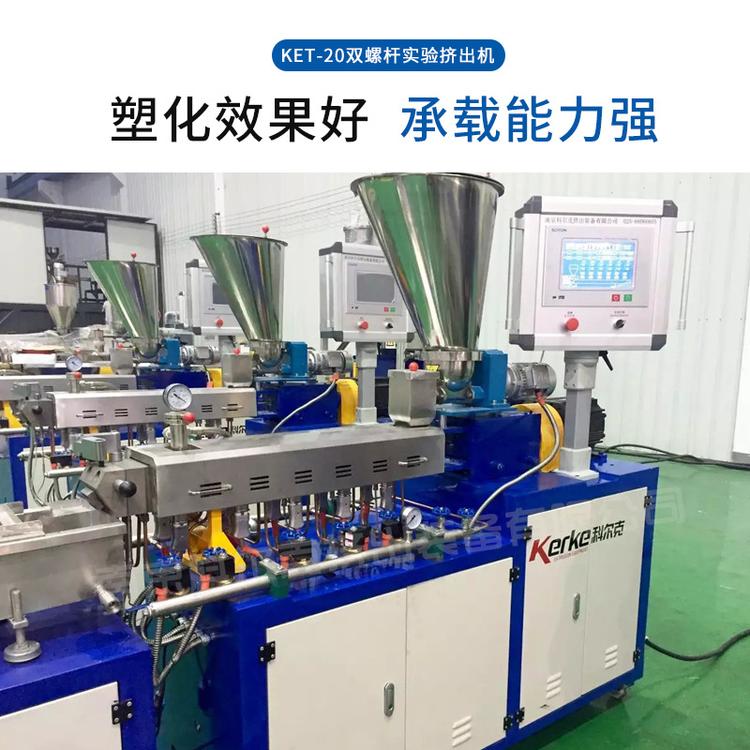

KTE-20/500-4-40同向双螺杆挤出造粒机组包括机械和电气控制两部分组成，机械部分包括主机和辅机两部分。辅机包括水槽、风刀、切粒机。参照《机组参考布置图》。电气控制部分参照《电气说明书》和《电气原理图》。

一．主机部分：

1．主机由交流电机、减速分配箱、喂料系统、筒体及螺杆、加热系统、抽真空系统、软水系统、冷切模头和机身等组成。

a.交流电机：功率4 kw，转速1500 r/min，与减速分配箱直联，提供主机动力；

b.减速分配箱：输出转速50 r/min，其作用为减速和分配

c.喂料系统：对所添加的物料进行计量，从落料盒落入加料筒体。

主喂料系统的参数如下：

喂料机类型：                            单螺杆喂料机

电机功率：    　                        0.37 kw

减速比 ：                                 30

d.筒体及螺杆：减速分配箱通过两花键套实现对螺杆的驱动，螺杆在筒体内旋转实现对

物料的输送、熔融、剪切、混合和排气等，最后对物料压缩建立压力，实现物料从模头挤出。

筒体构型在设备出厂前根据用户要求已经组合并安装，用户不需改变其结构形式。

螺杆构型在设备出厂前根据用户所加工物料已经组合并安装，用户在生产过程中可根据工艺需要对螺杆的结构形式进行调整。

双螺杆20实验型造粒机每一区加热段功率是多少？

e.加热系统：开车前，加热系统对筒体和冷切模头进行加热，达到工艺设定温度；机组在运转过程中，通过PCC彩色液晶屏实现对设定温度的控制。

主机加热总功率：　　                     10kw

各段加热功率如下：

 1      2      3      4      5     6                机头

  0       1.8      1.2     1.8      1.8     1.2                  0.4
