KTE-65同向平行双螺杆水环热切造粒机配置|塑料造粒机配置图

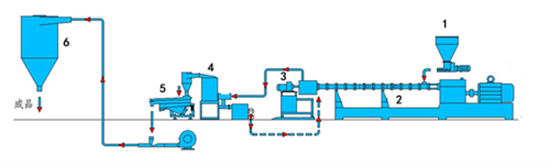

1.主喂料机  2.双螺杆主机  3.水环热切机  4.离心脱水机  5.振动筛  6.成品料仓

（以上为双螺杆水环热切造粒机系统配置图）

 KTE-65双螺杆混炼挤出机组，长径比40：1，主电机75KW交流

   1、KTE-65双螺杆计量喂料机一台

1) 喂料电机为交流电机，主喂料电机功率：1.5KW。

2) 调速系统采用无锡艾克特变频器调速

3) 螺杆为双头螺杆，减速箱速比：23：1。

4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

5) 喂料体与料斗均为流线型，下料顺畅，清理方便。

2、减速箱

1） 减速比：3：1

2） 输出轴转速：MAX500RPM

3） 输入轴转速：MAX 1500RPM

4） 传动箱减速及扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑，在减速扭矩分配，两根输出轴径向轴承均为日本NSK轴承；所有齿轮均为20CrNi2MoA材质，采用硬齿面系统，齿面渗碳淬火处理；精密磨齿处理，加工精度为6级，噪音低，传动扭矩大；多点润滑，保证各运动副一直保持充足的润滑，减速箱润滑油冷却采用循环强制冷却单元，新型设计的密封结构，进口品牌密封圈，保证输入输出轴优异的密封性能。

 3、润滑油冷却系统

1） 油泵电机0.75KW

2） 润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4

3） 冷凝器型号：SL-305

4） 润滑油泵型号：NB-B6

      4、主机电机

1） 主机电机：75KW

2） 电机转速(MAX)：1500rpm

5、螺杆

1） 螺杆直径：62.4mm

2） L/D=40：1

3） 螺杆为积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5） 螺杆元件材质为38CrMoAl材质  氮化处理。整体硬度HV950~1100。

6、料筒

1）机筒：长度L=240mm/节，共10节筒体，材质为38CrMoAl材质，筒体采用水冷却。

2） 第一节筒体为喂料筒体，第六节为自然排气筒体，第九节筒体为抽真空筒体，其余筒体为闭口筒体

7、加热系统

控温段        料筒段                        加热片型式

进料区        第一段                           不加热

一区          第二段                           铸铜

二区          第三段                           铸铜

三区          第四段                           铸铝

四区          第五段                           铸铝

五区          第六段                           铸铝

六区          第七段                           铸铝

七区          第八段                           铸铝

八区          第九段                           铸铝

九区          第十段                           铸铝

             机头换网                          铸铜
