KTE-36A 双螺杆造粒机组配置及价格

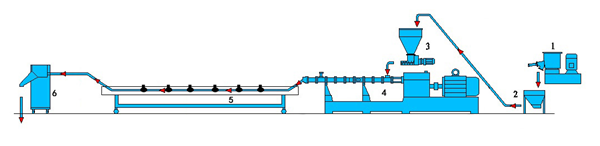

1.高速混合机（自选） 2.上料机（自选） 3.主喂料机   4.双螺杆主机   5.输送带   6切粒机

（以上为：双螺杆风冷拉条造粒机配置图）

KTE-36A双螺杆混炼挤出机组，长径比40：1，主电机18.5KW交流

1、KTE-36双螺杆计量喂料机一台，

1) 喂料电机为交流电机，主喂料电机功率：0.75KW。

2) 调速系统采用无锡艾克特电器股份有限公司变频器调速。

3) 螺杆为双头螺杆，减速箱速比：23：1。

4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

5) 喂料体与料斗均为流线型，下料顺畅，清理方便。

2、齿轮减速箱

1） 减速比：3：1

2） 输出轴转速：MAX500RPM

3） 输入轴转速：MAX 1500RPM

4） 传动箱减速及扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑，在减速扭矩分配，两根输出轴径向轴承均为日本NSK轴承；所有齿轮均为20CrNi2MoA材质，采用硬齿面系统，齿面渗碳淬火处理；精密磨齿处理，加工精度为6级，噪音低，传动扭矩大；多点润滑，保证各运动副一直保持充足的润滑，减速箱润滑油冷却采用循环强制冷却单元，新型设计的密封结构，进口品牌密封圈，保证输入输出轴优异的密封性能。

3、润滑油冷却系统

A、 油泵电机0.75KW

B、 润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4

C、 冷凝器型号：SL-305

D、 润滑油泵型号：NB-B6

4、主机电机

1） 主机电机：18.5KW（交流电机）

2） 电机转速(MAX)：1500rpm

5、螺杆

1） 螺杆直径：35.6mm

2） L/D=40：1

3） 螺杆为积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5）  螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62。计算机优化设计，精密加工，具有优异自洁性和互换性，积木式组合根据加工物料和加工工艺，借助多年螺杆结构研发设计的丰富经验和软件优势，可按需求高效实现输送塑化，混合混炼，剪切分散，均化均质，排气脱挥，建压挤出等各项功能。

详细配置可在线联系客服—15250985310孙华
